Solarmodule
Was ist und leitet ein Solarpanel?
Ein Solarpanel nimmt die Sonnenstrahlen auf und wandelt das Licht in elektrische Energie um. Erzeugt wird eine Niedrigspannung (meistens 18V bis 40V) und ein Strom. Beides ist abhängig von Größe und Beschaffenheit der verwendeten Solarzelle. Die Kombination aus erzeugter Spannung und gewonnenem Strom stellt die elektrische Leistung in Watt dar. Eine gebräuchliche Bezeichnung hierfür ist Peak.
Erstmals wurden 1980 Solarzellen auf Silizium-Basis produziert. Heutzutage werden viele kleine Solarzellen zu einem Modul zusammengeschlossen. Unterscheiden kann man des Weiteren zwischen monokristallinen und polykristallinen Solarzellen.
Der Aufwand während des Herstellungsprozesses der monokristallinen ist dabei höher als bei den polykristallinen Modulen. Dies führt zu einem höheren Preis, aber auch zu einem höheren Wirkungsgrad, vor allem bei schwachem Licht, wie z.B. an wolkigen Tagen. Die Leistungsverluste über die Jahre hingegen sind bei beiden Typen identisch. Hersteller werben zurecht mit Garantien von bis zu 25 Jahren. Hierbei geht man davon aus, daß beide Solarpanel-Typen gleichermaßen auch nach 20 Jahren mindestens 80-85% ihrer Leistung erbringen.
Die Auswahl eines Solarpanels
Um die Solarenergie einer Solaranlage optimal nutzen zu können ist der Standort und die Ausrichtung der Solarplatten besonders wichtig. Abschattungen wie bespielsweise durch Gebäude oder Bäume verringern den Wirkungsgrad. Lassen sich solche Gegebenheiten jedoch leider nicht vermeiden, sollten monokristalline Solarmodule verwendet werden. Andernfalls würde auch das Polykristalline Modul genauso seinen Zweck erfüllen, vor allem, da die finanzielle Amortisation bei Polykristallinen Modulen in der Regel früher eintritt als bei Monokristallinen.
Sollten nicht vermeidbare Verschattungen auftreten, ist es zudem wichtig den richtigen Solar-Laderegler zu nutzen. Zu empfehlen sind hierbei Geräte mit Multi Power Ponit Tracking (MPPT) Technologie. Diese Technologie wird zum einen in Ladereglern für eine optimale Aufladung von Batterien und zum anderen in Wechselrichtern zur direkten Einspeisung ins Hausnetz genutzt. Im Gegensatz zur PWM-Technologie kann durch das MPPT Verfahren die gesamte Leistung des Moduls weitergegeben werden.
Bei einer Erweiterung Ihrer Anlage mit weiteren Solarplatten sollten Sie auf eine möglichst gleiche Nennspannung der aktuell verwendeten Module achten. Um für Ihr Projekt die beste Auswahl zu treffen, empfehlen wir die Orientierung an den zur Verfügung stehenden Platz und der Höhe des Budgets. Lassen Sie sich von Kennwerten, wie die Nennspannung, nicht irritieren. Je mehr Watt-Power desto effizienter ist die Anlage.
Die Schaltung der Module
Steht die Auswahl der Panele, z.B. anhand eines guten Preis-Leistungs-Verhältnisses fest, sollte eine Reihenschaltung angestrebt werden. Die Spannung der zusammengeschalteten Panele wird sich dadurch addieren. Anschließend kommt die Wahl des passenden Ladereglers bzw. Wechselrichters. Achten Sie hierbei auf die maximale Eingangsspannung des jeweiligen Gerätes. MPPT Laderegler (10A bis 40A Ausgangsstrom) können in der Regel mit 40 - 150V arbeiten. Bei Einspeisegeräten kann die Eingangsspannung sogar bis zu 600V betragen.
Als Beispiel soll ein 24V Batterie-System geladen werden
Sie haben 3 x 300 Watt Module in Reihe (Serie) zusammengeschaltet. Jedes Modul hat eine Nennspannung von 30 Volt und liefert in diesem Beispiel den maximalen Strom von 10A (30V x 10A = 300VA = 300 Watt). Am Laderegler kommen somit 10A und 90V an (entspricht 900 Watt). Ein PWM Laderegler würde lediglich 10A und 24V weitergeben, also eher ungeeignet. Der MPPT Laderegler hingegen „wandelt“ die Leistung der Solarzellen um. Dadurch würden bei der Batterie 37,5A und 24V (900W / 24V = 37,5A) ankommen. Die Effizienz eines MPPT Reglers wirkt sich also umso mehr daurauf aus, je weiter die ankommende Spannung und Ladespannung auseinanderliegen.
Warum jedoch keine Parallelschaltung der Module?
Ein höherer Strom bedeutet immer, dass ein größerer Kabel-Querschnitt benötigt wird. Zudem ist auch die Verschaltung der einzelnen Photovoltaik-Module viel aufwendiger. Bei der Reihenschaltung erhöht sich die Spannung der Solarbank und der Strom bleibt möglichst klein.
Zusammengefasst:
Monokristalline Panele sind prinzipiell effizienter, aber auch produktionsbedingt teurer, als die Polykristalline Versionen. Es dürfen nur gleiche Zelltypen, möglichst in Reihe, zusammengeschaltet werden. Nach der Zusammenstellung der Solarplatten wird ein passender Regler (MPPT empfehlenswert) ausgewählt.
Das Vertex S+ TSM-455NEG9R.25 von Trina Solar ist ein 455W starkes Solarmodul mit monokristallinen Zellen und Dual-Glas-Technologie. Die Multi-Busbar-Technologie gewährleistet eine gesteigerte Absorption, einen niedrigeren Serienwiderstand, verbesserte Stromableitung und eine erhöhte Zuverlässigkeit. Das Modul ist zertifiziert für den Einsatz unter extremen Wind- und Schneelasten von 4000 - 5400 Pa (getestete Belastungen). Sein hochtransparentes Glas ist 3,2 mm dick und verfügt über eine Antireflexionsbesch
Victron Energy BlueSolar Solarpanel 130W – Monokristallin Das Victron Energy BlueSolar 130W Monokristallin bietet eine zuverlässige und effiziente Solarstromversorgung für Wohnmobile, Boote, Gartenhäuser oder kleine Inselanlagen. Mit seinem geringen Temperatur-Spannungs-Koeffizienten liefert es selbst bei hohen Temperaturen konstant Energie, während die hohe Lichtempfindlichkeit über das gesamte Sonnenspektrum für eine hervorragende Leistung auch bei schwacher Sonneneinstrahlung sorgt. Dank robuster Bauweis
Victron Energy BlueSolar Solarpanel 130W – Monokristallin Das Victron Energy BlueSolar 130W Monokristallin bietet eine zuverlässige und effiziente Solarstromversorgung für Wohnmobile, Boote, Gartenhäuser oder kleine Inselanlagen. Mit seinem geringen Temperatur-Spannungs-Koeffizienten liefert es selbst bei hohen Temperaturen konstant Energie, während die hohe Lichtempfindlichkeit über das gesamte Sonnenspektrum für eine hervorragende Leistung auch bei schwacher Sonneneinstrahlung sorgt. Dank robuster Bauweis
Victron Energy BlueSolar Solarpanel 150W – Monokristallin Das Victron Energy BlueSolar 150W Monokristallin ist ein hocheffizientes Solarmodul für anspruchsvolle Anwendungen, bei denen zuverlässige und starke Energieversorgung gefragt ist. Dank des geringen Temperatur-Spannungs-Koeffizienten bleibt die Leistung auch bei hohen Temperaturen konstant, während die außergewöhnliche Lichtempfindlichkeit über das gesamte Sonnenspektrum eine optimale Energieausbeute selbst bei schwachen Lichtverhältnissen ermöglicht
Victron Energy BlueSolar Solarpanel 185W – Monokristallin Das Victron Energy BlueSolar 185W Monokristallin ist ein leistungsstarkes und zuverlässiges Solarmodul für mobile und stationäre Anwendungen wie Wohnmobile, Boote, Gartenhäuser oder autarke Inselsysteme. Mit seiner hohen Effizienz auch bei schwachem Licht und dem geringen Temperatur-Spannungs-Koeffizienten liefert es selbst bei hohen Temperaturen konstant Strom und sorgt für eine optimale Energieausbeute über das gesamte Sonnenspektrum hinweg. Die ro
Victron Energy BlueSolar Solarpanel 190W – Monokristallin Das Victron Energy BlueSolar 190W Monokristallin ist ein leistungsstarkes und zuverlässiges Solarmodul für mobile und stationäre Anwendungen wie Wohnmobile, Boote, Gartenhäuser oder autarke Inselsysteme. Mit seiner hohen Effizienz auch bei schwachem Licht und dem geringen Temperatur-Spannungs-Koeffizienten liefert es selbst bei hohen Temperaturen konstant Strom und sorgt für eine optimale Energieausbeute über das gesamte Sonnenspektrum hinweg. Die ro
Victron Energy BlueSolar Solarpanel 20W – Monokristallin Das Victron Energy BlueSolar 20W Monokristallin ist ein kompaktes und leistungsstarkes Solarmodul für den zuverlässigen Einsatz in mobilen oder stationären Anwendungen. Dank des geringen Temperatur-Spannungs-Koeffizienten liefert es auch bei hohen Umgebungstemperaturen einen hohen Wirkungsgrad. Zudem überzeugt es mit außergewöhnlicher Leistung bei schwachen Lichtverhältnissen und hoher Empfindlichkeit über das gesamte Sonnenspektrum. Die robuste Bauwe
Victron Energy BlueSolar Solarpanel 20W – Monokristallin Das Victron Energy BlueSolar 20W Monokristallin mit der MPN: SPM040203604 ist ein kompaktes und leistungsstarkes Solarmodul für den zuverlässigen Einsatz in mobilen oder stationären Anwendungen. Dank des geringen Temperatur-Spannungs-Koeffizienten liefert es auch bei hohen Umgebungstemperaturen einen hohen Wirkungsgrad. Zudem überzeugt es mit außergewöhnlicher Leistung bei schwachen Lichtverhältnissen und hoher Empfindlichkeit über das gesamte Sonnens
Solarpanel 235W Monokristallin – Effiziente Solarenergie für unterwegs und autarke Systeme Das 235W Monokristallin-Solarpanel ist die ideale Lösung für alle, die eine zuverlässige und leistungsstarke Stromversorgung suchen. Dank moderner monokristalliner Solarzellen erzielt das Panel auch bei wechselnden Lichtverhältnissen einen hohen Energieertrag und eignet sich perfekt für Wohnmobile, Camper, Boote, Gartenhäuser, Off-Grid-Anlagen sowie Batteriesysteme. Mit einer Nennleistung von 235 Watt (Wp) liefert das
Solarpanel 235W Monokristallin – Effiziente Solarenergie für unterwegs und autarke Systeme Das 235W Monokristallin-Solarpanel ist die ideale Lösung für alle, die eine zuverlässige und leistungsstarke Stromversorgung suchen. Dank moderner monokristalliner Solarzellen erzielt das Panel auch bei wechselnden Lichtverhältnissen einen hohen Energieertrag und eignet sich perfekt für Wohnmobile, Camper, Boote, Gartenhäuser, Off-Grid-Anlagen sowie Batteriesysteme. Mit einer Nennleistung von 235 Watt (Wp) liefert das
Victron Energy Solarpanel BlueSolar 30W Monokristalline Das Victron BlueSolar 30Wp Monokristallin überzeugt durch hohe Effizienz, langlebige Materialien und zuverlässige Leistung – selbst unter anspruchsvollen Bedingungen. Dank modernster Zelltechnologie liefert es auch bei schwacher Sonneneinstrahlung oder hohen Temperaturen konstant Energie und ist damit ideal für mobile und stationäre Anwendungen wie Wohnmobile, Boote, Gartenhäuser oder Inselsysteme. Eigenschaften & Vorteile: Hohe Effizienz: Gering
Victron Energy Solarpanel BlueSolar 30W Monokristalline Das Victron BlueSolar 30Wp Monokristallin überzeugt durch hohe Effizienz, langlebige Materialien und zuverlässige Leistung – selbst unter anspruchsvollen Bedingungen. Dank modernster Zelltechnologie liefert es auch bei schwacher Sonneneinstrahlung oder hohen Temperaturen konstant Energie und ist damit ideal für mobile und stationäre Anwendungen wie Wohnmobile, Boote, Gartenhäuser oder Inselsysteme. Eigenschaften & Vorteile: Hohe Effizienz: Gering
Victron Energy BlueSolar Solarpanel 40W – Monokristallin Das Victron Energy BlueSolar 40W Monokristallin bietet zuverlässige und effiziente Solarstromerzeugung in kompakter Bauweise. Durch seinen geringen Temperatur-Spannungs-Koeffizienten liefert das Panel auch bei hohen Temperaturen eine stabile Leistung. Zudem überzeugt es mit außergewöhnlicher Effizienz bei schwacher Sonneneinstrahlung und hoher Empfindlichkeit über das gesamte Sonnenspektrum – ideal für wechselhafte Wetterbedingungen. Die robuste Verar
Victron Energy BlueSolar Solarpanel 40W – Monokristallin Das Victron Energy BlueSolar 40W Monokristallin bietet zuverlässige und effiziente Solarstromerzeugung in kompakter Bauweise. Durch seinen geringen Temperatur-Spannungs-Koeffizienten liefert das Panel auch bei hohen Temperaturen eine stabile Leistung. Zudem überzeugt es mit außergewöhnlicher Effizienz bei schwacher Sonneneinstrahlung und hoher Empfindlichkeit über das gesamte Sonnenspektrum – ideal für wechselhafte Wetterbedingungen. Die robuste Verar
Victron Energy Solarpanel BlueSolar 55W Monokristalline Das Victron Energy BlueSolar 55W-12V ist ein hochwertiges monokristallines Solarmodul, das auch unter anspruchsvollen Bedingungen zuverlässige Energie liefert. Dank modernster Zelltechnologie überzeugt es durch hohe Effizienz selbst bei schwacher Sonneneinstrahlung sowie durch einen geringen Temperatur-Spannungs-Koeffizienten für stabile Leistung bei hohen Temperaturen. Mit seinem robusten Aufbau aus Sekuritglas und eloxiertem Aluminiumrahmen ist das P
Victron Energy Solarpanel BlueSolar 55W Monokristalline Das Victron Energy BlueSolar 55W-12V ist ein hochwertiges monokristallines Solarmodul, das auch unter anspruchsvollen Bedingungen zuverlässige Energie liefert. Dank modernster Zelltechnologie überzeugt es durch hohe Effizienz selbst bei schwacher Sonneneinstrahlung sowie durch einen geringen Temperatur-Spannungs-Koeffizienten für stabile Leistung bei hohen Temperaturen. Mit seinem robusten Aufbau aus Sekuritglas und eloxiertem Aluminiumrahmen ist das P
Victron Energy BlueSolar Solarpanel 90W – Monokristallin Das Victron Energy BlueSolar 90W Monokristallin ist ein leistungsstarkes Solarmodul für zuverlässige Energieversorgung – ideal für Wohnmobile, Boote, Gartenhäuser und kleine Inselanlagen. Durch den geringen Temperatur-Spannungs-Koeffizienten bleibt die Leistung auch bei hohen Temperaturen stabil, während die hohe Lichtempfindlichkeit über das gesamte Sonnenspektrum für hervorragende Ergebnisse selbst bei schwacher Sonneneinstrahlung sorgt. Die robuste
Victron Energy BlueSolar Solarpanel 90W – Monokristallin Das Victron Energy BlueSolar 90W Monokristallin ist ein leistungsstarkes Solarmodul für zuverlässige Energieversorgung – ideal für Wohnmobile, Boote, Gartenhäuser und kleine Inselanlagen. Durch den geringen Temperatur-Spannungs-Koeffizienten bleibt die Leistung auch bei hohen Temperaturen stabil, während die hohe Lichtempfindlichkeit über das gesamte Sonnenspektrum für hervorragende Ergebnisse selbst bei schwacher Sonneneinstrahlung sorgt. Die robuste

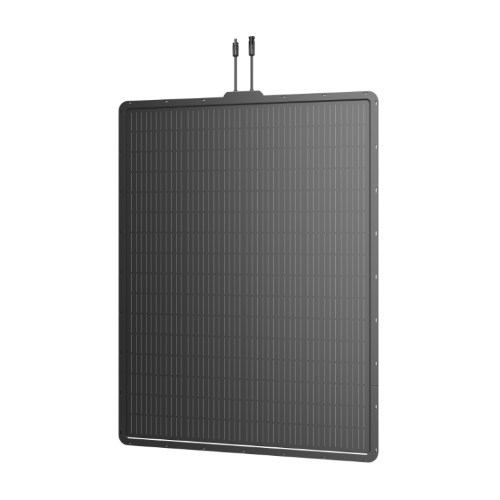

Der Fortschritt in der Solartechnik hat zur Entwicklung von Leichtbau-Solarmodulen geführt, die gegenüber den herkömmlichen flexiblen Modulen eine Reihe von Vorteilen bieten. Diese modernen Module weisen dank der Verwendung von CPC-Material auf ihrer Oberfläche eine höhere Stromerzeugungseffizienz und eine längere Lebensdauer auf. Dieses Material bietet nicht nur eine ausgezeichnete Witterungsbeständigkeit, sondern gewährleistet auch eine hohe Lichtdurchlässigkeit und übertrifft in beiden Aspekten das ETFE-
Bifazial (Doppelseitig) Technologie: Der Begriff ''bifazial'' kommt aus dem Englischen und bedeutet Wörtlich übersetzt ''zweigesichtig''. Diese Module besitzen die Eigenschaft sowohl die direkte Einstrahlung auf der Vorderseite als auch indirektes Licht auf der Rückseite zur Stromerzeugung zu nutzen. Durch die erhöhte Lichtabsorption sind höhere Wirkungsgrade von bis zu 30% möglich, jenachdem wie stark das Rückstrahlvermögen des Untergrunds ist, auf dem die Panels montiert werden und wie groß der Abstan
